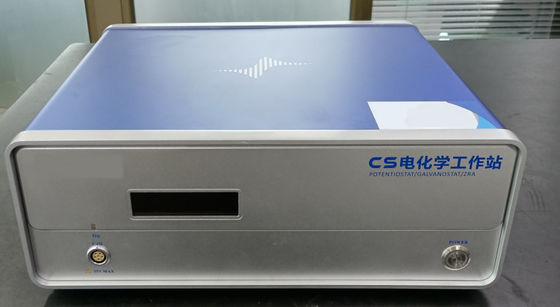

Station de travail électrochimique pour laboratoire de batteries

Pour les appareils de commande à tension constante, la tension maximale de commande est de ± 10 V.

Plage de commande de courant constant: ±2,0A

Précision de contrôle potentiel: 0,1% × lecture à pleine échelle ±1mV

Précision de commande du courant: 0,1% × lecture à pleine échelle

Résolution potentielle: 10V ((> 100Hz), 3V ((< 10Hz)

Sensitivité au courant: 1 pA

Le temps de montée du potentiel: < 1S (< 10mA), < 10S (< 2A)

Impédance d'entrée de l'électrode de référence: 1012 ± 20 pF

Plage de courant: 2nA ~ 2A, un total de 10 arrêts

Pression dans le réservoir: ± 21 V

Courant de sortie maximal: 2,0 A

Vitesse de balayage CV et LSV: 0,001 mV ~ 10000 V/s

largeur d'impulsion CA et CC: 0,0001 ~ 65000s

Accroissement de courant de balayage: 1mA@1A/mS

Augmentation potentielle lors de la numérisation potentielle: 0,076MV-@1V/mS

Fréquence SWV: 0,001 ~ 100KHz

Largeur d'impulsion DPV et NPV: 0,0001 ~ 1000s

La collecte des données AD: 16 bits@3,6MHz, 20 bits@1KHz

Résolution DA: 16 bits, temps de construction: 1S

Accélération potentielle minimale de CV: 0,020 mV

Fréquence IMP: 10 Hz à 1 MHz

Filtre à faible débit: 8 segments programmables

Plage de courant et de potentiel: réglage automatique

Mode de communication par interface: USB2.0

2Indice de fonction d'impédance électrochimique

Générateur de signal:

Réponse de fréquence: 10 Hz à 1 MHz

Précision de fréquence: 0,005%

Amplitude du signal AC: 1mV à 2500mV

Résolution du signal: 0,1 mV RMS

Le décalage de courant continu: -10~+10V

Impédance de sortie DDS: 50

Forme d'onde: vague sinusoïdale, vague triangulaire, vague carrée

Déformation de l'onde sinusoïdale: < 1%

Mode de balayage: logarithme/linéaire, augmentation/diminution

Analyseur de signal:

Temps d'intégration minimum: 10 mS ou temps de cycle maximum

Temps d'intégration maximal: 106 cycles ou 105 S

Délai de mesure: 0 à 105 secondes

Compensation de décalage de DC:

Plage de compensation automatique du potentiel: -10V à +10V

Plage de compensation du courant: -1A~+1A

Réglage de la bande passante:

Paramètres automatiques ou manuels, un total de 8 niveaux peuvent être réglés

2Indice de fonction d'impédance électrochimique

Générateur de signal:

Réponse de fréquence: 10 Hz à 1 MHz

Précision de fréquence: 0,005%

Amplitude du signal AC: 1mV à 2500mV

Résolution du signal: 0,1 mV RMS

Le décalage de courant continu: -10~+10V

Impédance de sortie DDS: 50

Forme d'onde: vague sinusoïdale, vague triangulaire, vague carrée

Déformation de l'onde sinusoïdale: < 1%

Mode de balayage: logarithme/linéaire, augmentation/diminution

Analyseur de signal:

Temps d'intégration minimum: 10 mS ou temps de cycle maximum

Temps d'intégration maximal: 106 cycles ou 105 S

Délai de mesure: 0 à 105 secondes

Compensation de décalage de DC:

Plage de compensation automatique du potentiel: -10V à +10V

Plage de compensation du courant: -1A~+1A

Réglage de la bande passante:

Paramètres automatiques ou manuels, un total de 8 niveaux peuvent être réglés

3- Principales fonctions des logiciels de mesure et de contrôle

Polarisation à l'état d'équilibre: mesure du potentiel du circuit ouvert (OCP), polarisation du potentiel constant (courbe I-t), polarisation du courant constant, balayage du potentiel dynamique (courbe TAFEL),Scanner de courant dynamique (DGP), étape de balayage potentielle;

Polarisation transitoire: vague de pas de potentiel constant arbitraire, vague de pas de courant constant arbitraire, pas de potentiel constant (VSTEP), pas de courant constant;

analyse du temps: chronopotentiométrie (CP), chronogalvanométrie (CA), chronogalvanométrie (CC);

Voltamétrie: voltamétrie à balayage linéaire (LSV) #, voltamétrie cyclique linéaire (CV), voltamétrie cyclique en étapes (SCV) #, carré

Voltamétrie par ondes (VOS) #, voltamétrie par impulsions différentielles (VDP) #, voltamétrie par impulsions conventionnelles (VNP) #, différence conventionnelle

la détection de courant de pulsation différentielle (DPA), la détection de courant de pulsation différentiel double (DDPA),

Méthode de détection de courant à trois impulsions (TPA), méthode intégrée de détection de courant à impulsions (IPAD), voltamétrie CA (ACV)

Deuxième voltammétrie AC harmonique (SHACV), transformation de Fourier (FTACV) (la méthode # comprend la phase

méthode de voltamétrie de dissolution);

Impédance AC: Impédance électrochimique (EIS) ~ balayage de fréquence, Impédance électrochimique (EIS) ~ balayage de temps, Impédance électrochimique (EIS) ~

Scanner le potentiel (courbe de Mott-Schottky), tester l'impédance du courant constant;

Essai de charge et de décharge: charge et décharge de la batterie, charge et décharge en courant constant, charge et décharge potentielles constantes, titration intermittente en courant constant GITT,potentiel constant intermittent

Titrage du PITT;

Mesures étendues: bruit électrochimique (EN), mesure de la corrosion galvanique (ZRA), dissolution/dépôt électrochimique, coulomb de potentiel d'électrolyse contrôlé

Méthode (BE), mesure de la résistance de la solution, courbe de polarisation cyclique.
