Pouch Cell Top scellant latéralement dégazage et pré scellant trois en une machine

Je vous présente:

Ce dispositif a principalement trois fonctions: scellage du côté supérieur, préemballage et dégazage sous vide pour la batterie au lithium à pile en poche;Cette machine à travers la classification de l'interface d'affichage contrôler avec précision l'emballage du côté supérieurIl est composé d'un joint chauffant, d'une boîte de pompe à vide et d'un joint pneumatique qui complète automatiquement l'étanchéité du côté supérieur.préemballage et dégazage sous vide à trois fonctions de la cellule de la pochette de batterie.

Principales caractéristiques

* La tête est faite de matériau de cuivre, bon effet de transfert de chaleur, économiser la consommation d'énergie, améliorer l'efficacité du travail, économiser de l'énergie que les produits similaires;

* La pression de la tête supérieure et inférieure peut être réglée par le régulateur de pression pour atteindre différentes exigences de paramètres de processus;

* La tête supérieure et inférieure sont entraînées par le cylindre à travers deux manches de guidage linéaires, et le mouvement supérieur et inférieur est flexible,et le guide est précis pour assurer le parallélisme du produit après étanchéité des bords;

* Les modifications de la cavité peuvent être observées en travaillant à travers la fenêtre de perspective;

* La cavité du couvercle est entraînée par le cylindre, guidée par le manche de guidage tournant, mouvement vers le haut et vers le bas flexible, guidage précis pour assurer les exigences d'étanchéité du produit;

* Peut être appliqué à différentes spécifications de batteries de produits, et le réglage est simple et pratique;

* La machine principale et la boîte de commande sont divisées, de sorte que la machine peut être placée dans le travail de la boîte à gants, peut également être placée dans le travail de la chaîne de montage;

* Facile à utiliser, belle apparence, petite taille, léger.

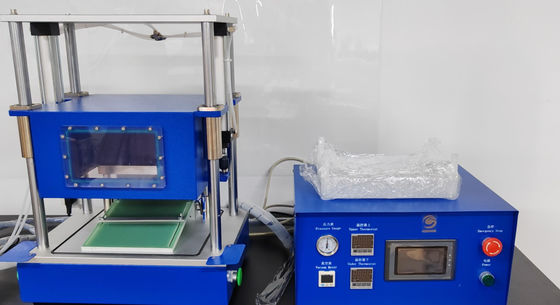

Image à titre de référence:

Paramètres techniques:

* Contrôle automatique par écran tactile PLC;

* La cavité est en alliage d'aluminium, résistant à la corrosion, structure solide;

* degré de vide réglable jusqu'à -95 Kpa (pompes à vide propres à l'acheteur);

* Température de la tête: température ambiante ~ 250°C, température réglable;

* précision de régulation de la température: ±2°C;

* Pression d'étanchéité thermique: 0 ~ 7 kg/cm2 réglable;

* Temps d'étanchéité thermique: 0 ~ 99 secondes réglable;

* Largeur du bord: 5 ± 0,4 mm (selon les exigences du client);

* Taille maximale du bord: 200 mm;

* portée maximale de décharge de la batterie longueur 200, largeur 160 mm (poche de gaz comprise);

* Plage d'épaisseur des joints: 60 à 300 mm;

* Précision de l'épaisseur d'étanchéité (mm): toute différence d'épaisseur de paquetage de deux points < 15um;

* Consommation de gaz: environ 0,2 L de gaz comprimé/une fois par joint;

* Vitesse de travail sous pression d'air: ≥ 180 fois/h;

* Puissance: tube de chauffage de 300w, consommation de chauffage d'environ 0,6 kW;

* alimentation électrique: 220V/50Hz;

* Source d'air comprimé: 0,5 à 0,8 MPa; lorsqu'il est utilisé dans la boîte à gants, la source d'alimentation du cylindre doit être compatible avec le gaz de travail utilisé dans la boîte à gants.

Dimensions de l'équipement

* Taille globale: section de travail: 470 mm * 485 mm * 435 mm;

Pour les véhicules à moteur électrique, la valeur de la valeur de l'indicateur de freinage doit être supérieure ou égale à:

* Poids: environ 50 kg.

Composition de l'équipement:

Cette machine est composée des pièces suivantes:

1. Partie mécanique: mécanisme de modèle inférieur, mécanisme de chambre sous vide, mécanisme d'entraînement, mécanisme de guidage, mécanisme de base, partie de commande de la boîte électrique, etc.;

2Partie électrique: composants pneumatiques, relais à l'état solide, soupapes solénoïdes, interrupteurs photoélectriques, etc.

3 Composants principaux:

Pour les véhicules à moteur à combustion

Les roulements: NSK de haute qualité domestique;

Thermostat: Omron (importé du Japon);

Relais horaire: Omron/ qualité domestique;

Relais intermédiaire: Omron (importé du Japon).

Méthodes d'entretien et précautions:

1. Essuyez fréquemment les planches supérieures et inférieures et la chambre à vide pour la garder propre.

2. Lubrifier les pièces mobiles du roulement pour maintenir le mouvement en douceur.

3Si elle n'est pas utilisée pendant une longue période, nettoyer la surface des pièces mobiles du mécanisme et pulvériser la surface avec une huile anti-rouille.

4Vérifiez régulièrement les vis, les écrous, les épingles et autres éléments de fixation dans les différentes parties de la machine afin d'éviter qu'elles ne se desserrent et de prévenir les accidents de qualité de la machine et les accidents personnels.

Procédures de fonctionnement sécurisées:

1. Ne pas tendre les mains ou d'autres pièces dans la chambre à vide, les pièces mobiles du manche de guidage de la balle, ou la zone dangereuse pendant le fonctionnement, ce qui peut causer des blessures.Ne laissez pas deux personnes ou plus utiliser la machine pour éviter les blessures accidentelles.

Note: Avec dispositif de protection électrique, couverture de sécurité, de sorte que les pièces mobiles à l'intérieur du couvercle de protection, pour assurer la sécurité personnelle.

2Les techniciens étrangers et le personnel désigné ne peuvent pas démonter et déboguer arbitrairement l'équipement.

3Ne démontez pas les composants du circuit sans autorisation.
