Coin Cell produit automatiquement une chaîne d'assemblage de batteries au lithium

Introduction Coin Cell produit automatiquement

1.1 Concept de conception et description de fonction

Coin cell assembly line mainly realizes the automatic mass production of negative cover + negative sheet + diaphragm + Electrolyte liquid injection + positive sheet + positive shell + sealing complete set of process equipment, ce qui améliore l'efficacité de production des produits tout en réduisant les coûts de main-d'œuvre,L'automatisation des équipements peut assurer la cohérence de la production de produits et l'amélioration du taux de qualification.

Tableau de débit d'exploitation de l'équipement 1.2

Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging

1.3 Description du fonctionnement de l'équipement

Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging

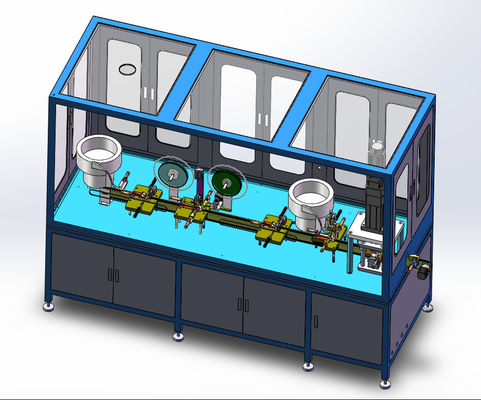

1.4 dessin de la disposition de l'équipement (dessin général de l'équipement, l'équipement réellement livré doit être soumis à la taille finale confirmée par les deux parties)

1.5 Tableau des paramètres de l'équipement

1.6 couleur de l'apparence du dispositif

1 couleur grise ou plaque de couleur fournie par le client;

2. paramètres de performance de l'équipement

Paramètres techniques de l'équipement 2.1

• Temps de production: 35-40 ppm/min (les facteurs qui ne peuvent pas suivre le tempo des pièces manuelles ne sont pas inclus dans les éléments d'acceptation)
• Taux de qualification de l'équipement: ≥99% (à l'exception des matériaux entrants)
• Taux de déplacement de l'équipement: ≥ 98%
• Les roulements ≤ 1 t/m²;
• Le couvercle de l'enveloppe ne doit pas être inversé ni coincé, et ne doit pas causer de rayures, d'abrasion, de crevasses, de bosses ou d'autres défauts pendant le fonctionnement du couvercle de l'enveloppe,et le diaphragme après perforation ne doit pas avoir de taches, lacunes et autres défauts;
• La pièce du poteau et le diaphragme ne doivent pas être endommagés pendant le fonctionnement de l'équipement;
• La pièce de pôle est située au centre du couvercle de l'enveloppe, la concentricité initiale est ≤ 0,2 mm et le couvercle de l'enveloppe ne doit pas "sauter" pendant le fonctionnement;
• Le diaphragme est en forme de bol pour éviter un court-circuit causé par la déviation de la pièce du pôle; (La méthode de matériau d'entrée du diaphragme est le matériau en bobine,d'un diamètre extérieur maximum de 250 mm et d'une largeur de 14 mm à 20 mm)
• Le volume d'injection du liquide est de 0 ~ 20 uL, la précision d'injection du liquide est de ± 1 uL et l'électrolyte ne doit pas couler à l'extérieur du diaphragme;
• Le bord d'étanchéité est de 1,56 ± 0,05 mm de haut, la hauteur totale est de 1,93 ± 0,05 mm et le diamètre extérieur est ≤ 9,47 mm (l'équipement n'est pas personnalisé,et le moule de la station est personnalisé selon la taille fournie par le client);
• Après l'étanchéité, le produit ne doit pas fuir de liquide, sauf pour les mauvais facteurs des pièces de rechange (le taux de fuite ne doit pas être supérieur à celui de nos produits d'étanchéité existants).

2.2 performance de l'équipement

1Efficacité de production: 35-40 ppm/min (le facteur que le battement manuel du pôle supérieur ne peut pas suivre n'est pas inclus dans le point d'acceptation)

2Taux qualifié: ≥ 99% (sauf pour les matériaux entrants)

3Taux de déplacement des cultures: ≥ 98%

2.3 Liste des équipements

2.4 composants matériels
