Name: Batterie au lithium-ion Batterie produite Extrusion Machine de revêtement sous pression
Brand: WUHAN GRACE NEW ENERGY CO., LTD.
SKU: Le nombre d'équipements utilisés est le suivant:
Availability: InStock

Méthode De Paiement:	T/T, Western Union

L'information de détails

Description de produit

Informations détaillées

Nom de marque

GERUISI

Numéro de modèle

Le nombre d'équipements utilisés est le suivant:

Méthode de manteau:

Extrusion continue de revêtement par matrices à fente

Vitesse:

8m/min

Fonction de chauffage:

Max. 140°C

Largeur de revêtement de la surface du rouleau:

480 millimètres

Précision de la largeur:

±0,5 mm

Méthode de revêtement:

revêtement continu

Description de produit

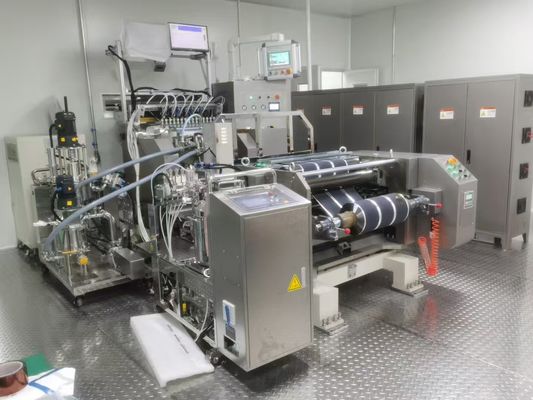

Batterie au lithium-ion Produit de batterie Extrusion Machine de revêtement sous pression

Paramètres de base du substrat
	Substrate négatif	Substrate positif		Les commentaires
Nom	feuille de cuivre	Foil d'aluminium
Épaisseur	(4.5 à 20) μm	(9 à 30) μm
Largeur du substrat	(400 à 500) mm	(400 à 500) mm
Paramètres du revêtement
Nom du matériau	dépollution des électrodes négatives	dépollution des électrodes positives
	Le graphite, le carbone mésophase, le carbone dur, etc.	Le cobaltate de lithium, le manganate de lithium, le phosphate de fer de lithium, le ternary, etc.
Couche à double couche sèche Épaisseur	(50 à 200) μm (à l'exclusion du matériau sec à une face en feuille)	(50 à 200) μm (à l'exclusion du matériau sec à une face en feuille)
Épaisseur humide du revêtement	100 μm ~ 400 μm	100 μm ~ 400 μm
Contenu solide	(45-48) %	Trois yuans: 66 à 70% Manganèse: 66 à 70% Fer au lithium: 52 à 58% Cobalt pur: 66 à 70%		Plage de variation de la teneur en solides: ± 0.5; Température: 26 ± 2 °C;
Gravité spécifique	(1,0-1,5) g/cm³	(1,0-2,5) g/cm³
Viscosité	2000 à 4000 CPS	Trois yuans: 4000 à 6000 CPS Manganèse: 4000 à 6000 CPS Fer au lithium: 8000 à 12000 CPS Cobalt pur: 4000 à 6000 CPS		Plage de variation de la viscosité négative de l'électrode: ± 200/2h; Plage de variation de la viscosité de la cathode: ± 500/2h;
Température	Selon le contrôle du processus RT ~ 140 °C, en utilisant la méthode de chauffage électrique
Le solvant	Système d'huile/système d'eau NMP	Système d'huile/système d'eau NMP
Erreur de poids	Partie unique ≤ ± 1,3% Partie double ≤ ± 1,2%	Partie unique ≤ ± 1,3% Partie double ≤ ± 1,2%
Paramètres de base de la machine
Largeur du rouleau de revêtement	600 mm
revêtement efficace Largeur	480 mm et moins;
Méthode de revêtement	Couche continue par extrusion à l'intervalle (y compris le revêtement à bande)
revêtement de pansement Vitesse	1 à 8 m/min (en fonction de l'état de la suspension et du réglage du procédé de revêtement);
Maximum de machines utilisées Vitesse	30 m/min
Le pouvoir	380 V x 50 Hz, 3 phases (puissance de commande 220 V x 50 Hz, phase unique)			mise à la terre de protection
Puissance totale	Le nombre maximal est de 145 kW.
Source d'air	0.6 MPa
Dimensions globales de la machine: 20 m de long x 3,4 m de large x 3,0 m de haut (en fonction de la configuration, la longueur est d'environ 1,5 m de plus pour chaque mesure d'épaisseur supplémentaire)
4. Exigences de sécurité
Conformer aux normes nationales pertinentes.
5. Exigences environnementales
Exigences relatives à l'environnement d'utilisation de l'équipement: température ambiante de 20 à 28 °C, humidité inférieure à 35%, pas de gaz inflammable et corrosif; Propreté: classe 100000; Air comprimé: après séchage, filtration et pression de stabilisation: la pression de l'air est supérieure à 5,0 kg/cm2; la consommation d'air est d'environ 4 m3/h; exigences en matière de bruit des équipements: à 1 m de la position de travail des équipements, bruit ≤ 75 dB; Exigences en matière de sol: fondation en ciment ou en terre de terrazzo, planéité de 2 mm/m2, capacité portante de 1000 kg/m2;
5. Paramètres de séchage des pièces
Numéro de série du four de séchage	Mode de séchage de l'air		Température	Longueur
N° 1 N° 2 N° 3 N° 4	Système de circulation de l'air chaud, respectivement vers le haut et vers le bas de la transmission active du vent Système de circulation de l'air chaud, respectivement vers le haut et vers le bas de la transmission active du vent Système de circulation de l'air chaud, respectivement vers le haut et vers le bas de la transmission active du vent Système de circulation de l'air chaud, respectivement vers le haut et vers le bas de la transmission active du vent		70 à 110°C 70 à 140°C 70 à 140°C 70 à 110°C	3m 3m 3m 3m
Nombre de zones de régulation de la température:	4 sections (section de 3 m)
Longueur totale du four:	Environ 12 mètres
Source de chaleur:	Chauffage électrique
Température:	Maximum: 140°C
Surface du four Température:	Hausse de température n'excédant pas 50 °C (à l'exclusion de la porte du four)

Introduction à la structure de chaque partie
- mécanisme de dépliage

Numéro de série	Projet	Paramètres	Les commentaires
	Cadre	Type de plaque verticale fixe, plaque de grande taille nickelée, boîte électrique latérale en acier inoxydable (traitement de tirage du fil mat en acier inoxydable), changement manuel du rouleau	1 série
	Direction de dérapage	par haut ou par bas
	Diamètre du rouleau	Maximum de 550 mm
	Poids du rouleau	Max. 600 kg par rouleau
	Utilisez des mandrels	Diamètre du cercle intérieur: ((76,2-80,0) mm Matériau: tube en aluminium, tube en acier au carbone, plastique renforcé ABS, tube en papier	1 série
	une flatulence	Structure d'arbre gonflable (arbre de 3 pouces), avec fonction de dépliage et de remontage actifs	1 série
	système de tension	Moteur + capteur de tension; plage de tension: largeur totale de 10 à 300 N	1 série
	Plateforme de ruban	Plateforme: le dessus est équipé d'une rainure de guidage et la plateforme est incrustée d'une balance. bande de baïonnette: double type de barre de pression, le trou est rempli de bande de caoutchouc pour éviter les particules métalliques lors de la coupe de la bande	1 série
	système de correction	Les tests par ultrasons peuvent détecter des matériaux transparents, une précision de correction de ± 0,5 mm Traction de rectification> 80 mm
	Rouleau de guidage	Rouleau en aluminium miroir, anodisé sur la surface

Dispositif de revêtement

Numéro de série	Projet	Paramètres	Les commentaires
	Méthode de revêtement	Couche continue à l'extrusion par écartement, couche à bande
	Je meurs.	Tête de matrices domestique avec micromètre, la lèvre peut être incrustée d'acier allié dur résistant à l'usure et à la corrosion, droiture ≤ 2 μm, avec nettoyage manuel du tour de travail,fonction de remplacement et de positionnement des joints
	Cadre	Plaque d'acier Q235A, nickelée
	Spécifications du rouleau de revêtement	φ260 mm, tube spécial en acier, chrome dur Précision de la dérive en cercle ≤ 2um (détection mécanique de la montre) Il n'y a pas de bruit anormal, de vibrations anormales et de production de chaleur de chaque pièce lors de la conduite et de la rotation.
	Spécification du rouleau Nip	φ120 mm rouleau en acier, revêtu de EPDM, dureté 68±3 avec conductivité Cylindre à action de bouton pour obtenir l'action d'ouverture et de fermeture du rouleau d'une épaisseur n'excédant pas 10 mm
	Tête de film à extrusion On bouge.	Le moteur de base: fonctionnement du bouton (utiliser le cylindre pour se déplacer dans une large plage) Coupe des trous: fonctionnement du bouton (en utilisant l'action du servo-moteur) Détection des écarts: règle de grille (précision 0,1 mm)
	Ventilateur de revêtement	Valve de dégagement pneumatique
	Matériau de roulement	Le diamètre extérieur du rouleau en aluminium miroir est de 110 mm et la surface est traitée avec une qualité positive.
	Chute de liquide Je reçois.	La boîte de réception en SUS304 sort du tonneau de déchets par le pipeline.
	Tableau de travail	d'acier inoxydable
	Détection de ceinture cassée	Fonction supplémentaire de détection de ceinture cassée

Système de pompage

Numéro de série	Projet	Paramètres	Les commentaires
	pompe à vis	Pompe à vis japonaise de dieu de la guerre, servo-moteur avec entraînement de réducteur planétaire de précision
	Réservoir de transit	Contrôle du niveau, contrôle de la pression, mélange électrique lent, vitesse réglable, volume 30 litres
	Retour de matériel	Contrôleur de revêtement de reflux de matériau
	Filtreur	Avec le filtre dynamique, le nombre de mailles peut être personnalisé en fonction des besoins du client (120, 150, 200 mailles)
	élimineur de fer	Au-dessus de 10000 Gauss
	Pièces et accessoires	Connecteurs rapides et raccords en acier inoxydable
	Système de surveillance de la pression	Surveillance de la pression de la suspension (pression différentielle) dans la cavité de la tête d'extrusion, la sortie de la pompe et la cavité de retour, avec une précision ≤ 0,005 MPa

Cuisinier de séchage

Les sections I à IV
Numéro de série	Nom	Paramètres	Les commentaires
1	Modèle	Système de circulation de l'air chaud, pulvérisation d'air des surfaces supérieure et inférieure
2	Longueur du four	Chaque section de 3 mètres, un total de 12 mètres	La longueur totale du four est d'environ 12418 mm
3	Température de l'air chaud	NT1 éolienne
		Régulation de la température: valeur de réglage de température ± 1°C
		Température de l'air chaud: ± 3°C à la buse
4	Corps du four	Matériau de la boîte: plaque en acier inoxydable	Comprenant la surveillance du port résistant aux explosions et de la pression du vent
		Couche isolante: coton isolant rempli d'une épaisseur de 100 mm
		Couche de four 304 en acier inoxydable, roulements en acier inoxydable
5	Porte d'exploitation	Dans la zone latérale d'opération
6	Rouleau de guidage	Anodisation de surface du rouleau en aluminium miroir (avec entraînement)
7	Le conduit d'air frais	Plaque en acier inoxydable
8	buse à air chaud	Extrémités supérieure et inférieure: acier inoxydable; la buse d'air peut être retirée et nettoyée et la hauteur peut être réglée pour assurer le meilleur rendement de séchage
9	système de circulation de l'air chaud: Ventilateur de circulation	Tout l'acier inoxydable dans la zone en contact avec le flux d'air; avec filtre primaire, nettoyage amovible, ventilateur en acier inoxydable de 3 kW, réglage de l'onduleur
9	Chauffage	24 kW de chauffage électrique
10	Le conduit d'air de circulation	Plaque en acier inoxydable, pliée pour unité de circulation d'air chaud
11	Filtre (nouvelle sortie d'air)	Maillage en acier inoxydable à 150 mailles	Détachable
12	Cavité de pression négative indépendante de l'entrée et de la sortie du pôle	0La structure à pression négative de 0,3 m de long empêche les fuites de solvant.
13	Point de mesure de la température	Sortie d'air de la buse d'air supérieure et inférieure
14	Ventilateur d'échappement	Le volume total de l'air d'échappement est divisé en deux sections et contrôlé respectivement par convertisseur de fréquence.	Le groupe B est équipé d'un système de recyclage
15	Le conduit d'échappement:	Plaque d'acier traitée de surface, pliée pour être utilisée entre le corps et le ventilateur d'échappement
16	Boîte de scellés de sortie:	Surface intérieure: plaque d'acier SUS304
17	Dispositif de montée	Tapez et nettoyez le four
18	Point de mesure de la température	Sortie d'air de la buse d'air supérieure et inférieure
19	Récupération de la PNN	Seule l'interface du ventilateur et l'interface de commande sont fournies
20	Détection de la concentration de NMP	Chaque section est réservée à l'interface du capteur NMP et le pôle positif est équipé d'un ensemble de systèmes de détection. 1Lorsque la concentration de détection dépasse 30%, l'équipement doit faire sonner l'alarme sonore et lumineuse et augmenter la fréquence du ventilateur d'échappement; 2Lorsque la concentration de détection dépasse 50%, arrêter le revêtement et faire tourner le ventilateur d'échappement à la fréquence maximale;	Une adaptation positive, Négatif

3.5.

dispositif de décharge (queue)

Numéro de série	Projet	Paramètres	Quantité
1	Cadre	Structure fixe en plaque verticale, boîte électrique en acier inoxydable, plaque nickelée de grande taille (traitement de traçage de fil mat en acier inoxydable)
2	rouleau de décharge	φ160 rouleau en acier à surface chromée dure	1
3	rouleau de pinceau	φ 120 mm rouleau en acier, revêtu d'EPDM, dureté 68±3, conductivité Mode de mouvement de l'axe: entraînement du cylindre	1
3	rouleau de pinceau	Avec dispositif de protection de sécurité	1 série
4	système de tension	Cylindre à faible frottement + structure de rouleau de balancement + capteur de tension (double contrôle en boucle fermée) Plage de tension: 10 à 300 N sur toute la largeur	1 série
5	Rouleau de guidage	Rouleau en aluminium miroir, anodisé sur la surface	1 série
6	système de correction à l'exportation	Correction des écarts, précision ± 0,5 mm	1 série
7	Mesure de l'épaisseur	Un système de détection de l'épaisseur est fourni entre la traction et l'enroulement. (Configuration positive X test en ligne de densité de surface, mesure d'épaisseur laser négative)	Optionnel

3.6.mécanisme d'enroulement

Numéro de série	Projet	Paramètres	Les commentaires
	Cadre	Type de plaque verticale fixe, plaque de grande taille nickelée, boîte électrique latérale en acier inoxydable, changement manuel du rouleau	1 série
	Direction de dérapage	par haut ou par bas
	Diamètre du rouleau	Maximum de 550 mm
	Poids du rouleau	Max. 600 kg par rouleau
	Utilisez des mandrels	Diamètre du cercle intérieur: ((76,2-80,0) mm Matériau: tube en aluminium, tube en acier au carbone, plastique renforcé ABS, tube en papier	1 série
	une flatulence	Structure d'arbre gonflable (arbre de 3 pouces), avec fonction de dépliage et de remontage actifs	1 série
	système de tension	Moteur + capteur de tension; plage de tension: largeur totale de 10 à 300 N	1 série
	Plateforme de ruban	Plateforme: le dessus est équipé d'une rainure de guidage et la plateforme est incrustée d'une balance. bande de baïonnette: double type de barre de pression, le trou est rempli de bande de caoutchouc pour éviter les particules métalliques lors de la coupe de la bande	1 série
	système de correction	Les tests par ultrasons peuvent détecter des matériaux transparents, une précision de correction de ± 0,5 mm Traction de rectification> 80 mm
	Rouleau de guidage	Rouleau en aluminium miroir, anodisé sur la surface
